LS螺旋輸送機一般分為有軸螺旋輸送機、無軸螺旋輸送機兩種。有軸螺旋輸送機由螺桿、U型槽蓋板、進、出料口和驅動裝置組成，而無軸螺旋輸送機則把螺桿改為無軸螺旋，并在U型槽內裝置有可換襯體，結構簡單。
13930725058
LS型螺旋輸送機采用DIN15261-1986標準，設計制造符合JB/T7679-45《LS型螺旋輸送機》標準，LS型螺旋輸送機螺旋直徑為100～1250mm，共十一種規格，分為單驅動和雙驅動兩種型式。單驅動螺旋輸送機大長度可達35mm，其中LS1000、LS1250型大長度為30m。LS型螺旋輸送機長度每0.5m一檔，可根據需要選定。LS型螺旋輸送機中間吊軸承采用流動、滑動可互換的兩種結構，阻力小、密封性強、耐磨性好。還可根據用戶要求配置測速報警裝置及電動出料閥。
一、LS型螺旋輸送機分類：
1、按LS型螺旋輸送機驅動方式分為(1)螺旋輸送機長度小于35m時，單端驅動。(2)螺旋輸送機長度大于5m時，雙端驅動。
2、按LS型螺旋輸送機中間吊軸承種類分為(1)為滾動吊軸承。采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油、不加油或?qū)ξ锪嫌形廴镜牡胤剑芊庑Ч?、吊軸承壽命長，輸送物料溫度t≤80℃。(2)為滑動吊軸承。設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦，常用在輸送物料溫度比較高(t>80℃)或輸送液狀物料。訂貨時要注明軸瓦材質，不注明則按(1)供貨。

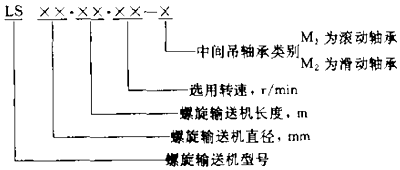

LS型螺旋輸送機的型號說明：

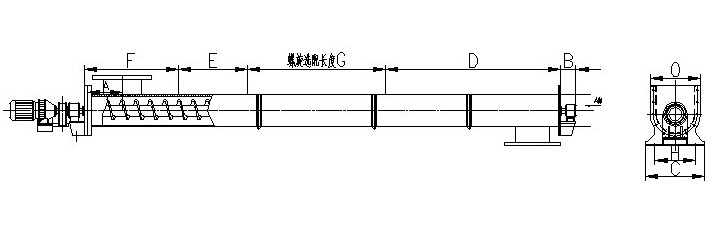

LS型螺旋輸送機的外形圖：
LS螺旋輸送機一般分為有軸螺旋輸送機、無軸螺旋輸送機兩種。有軸螺旋輸送機由螺桿、U型槽蓋板、進、出料口和驅動裝置組成，而無軸螺旋輸送機則把螺桿改為無軸螺旋，并在U型槽內裝置有可換襯體，結構簡單。物料由進口輸入，經螺旋推動后由出口輸出，整個過程可在一個密封的槽中進行，降低了噪聲，減少了異味的排出。
LS型螺旋輸送機特點：
1、LS型螺旋輸送機頭部和尾部軸承移到殼體外部，消除了由于密封不嚴漏料而降低軸承壽命的可能性。
2、LS型螺旋輸送機中間吊軸承采用滾動、滑動可以互換的兩種結構，均設防塵密封裝置，采用迷宮密封，密封件用尼龍及塑料王，密封性強，耐磨性好，滑動瓦有需加潤滑劑的鑄銅瓦，合金耐磨鑄鐵瓦和銅基石墨少油潤滑瓦，軸承壽命可達10000小時。
3、LS型螺旋輸送機螺旋葉片的表面涂有耐磨材料，其壽命與常規葉片相比可提高一倍。
4、傳動部分采用擺線輪減速機，整機噪音低，適應性強，操作維修方便。
LS型螺旋輸送機規格表：
|
型號
規格 |
螺旋
直徑 mm D |
螺距
mm s |
轉速
r/min n |
標準體積輸送量
|
轉速
r/min |
標準體積輸送量
|
轉速
r/min |
標準體積輸送量
|
轉速
r/min |
標準體積輸送量
|
|||||||||
|
Iv(m3/h)
|
Iv(m3/h)
|
Iv(m3/h)
|
Iv(m3/h)
|
||||||||||||||||
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
￠
|
|||||
|
0.45
|
0.33
|
0.15
|
n
|
0.45
|
0.33
|
0.15
|
n
|
0.45
|
0.33
|
0.15
|
n
|
0.45
|
0.33
|
0.15
|
|||||
|
小 型 |
LS100
|
100
|
100
|
140
|
3.0
|
2.2
|
1.0
|
112
|
2.4
|
1.7
|
0.8
|
90
|
1.9
|
1.4
|
0.6
|
71
|
1.5
|
1.1
|
0.5
|
|
LS125
|
125
|
125
|
125
|
5.2
|
3.8
|
1.7
|
100
|
4.1
|
3.0
|
1.4
|
80
|
3.3
|
2.4
|
1.1
|
63
|
2.6
|
1.9
|
0.9
|
|
|
LS160
|
160
|
160
|
112
|
9.7
|
7.1
|
3.2
|
90
|
7.8
|
5.7
|
2.6
|
71
|
6.2
|
4.5
|
2.1
|
56
|
4.9
|
3.6
|
1.6
|
|
|
LS200
|
200
|
200
|
100
|
16.9
|
12.4
|
5.6
|
80
|
13.5
|
9.9
|
4.5
|
63
|
10.7
|
7.8
|
3.6
|
50
|
8.5
|
6.2
|
2.8
|
|
|
中
型 |
LS250
|
250
|
250
|
90
|
29.7
|
21.8
|
9.9
|
71
|
23.5
|
17.2
|
7.8
|
56
|
18.5
|
13.6
|
6.2
|
45
|
14.9
|
10.9
|
5.0
|
|
LS315
|
315
|
315
|
80
|
52.9
|
38.8
|
17.6
|
63
|
41.6
|
30.5
|
13.9
|
50
|
33.1
|
24.2
|
11.0
|
40
|
26.4
|
19.4
|
8.8
|
|
|
LS400
|
400
|
355
|
71
|
85.3
|
62.5
|
28.4
|
56
|
67.3
|
49.3
|
22.4
|
45
|
54.1
|
39.6
|
18
|
36
|
43.2
|
31.7
|
14.4
|
|
|
大 型 |
LS500
|
500
|
400
|
63
|
133.2
|
97.7
|
44.4
|
50
|
105.8
|
77.6
|
35.3
|
40
|
84.6
|
62.0
|
28.2
|
32
|
67.7
|
49.6
|
22.6
|
|
LS630
|
630
|
450
|
50
|
188.9
|
138.5
|
63.0
|
40
|
151.1
|
110.8
|
50.4
|
32
|
120.9
|
88.6
|
40.3
|
25
|
94.4
|
69.3
|
31.5
|
|
|
LS800
|
800
|
500
|
40
|
270.7
|
198.5
|
90.2
|
32
|
216.6
|
158.8
|
72.2
|
25
|
169.2
|
124.1
|
56.4
|
20
|
135.4
|
99.3
|
45.1
|
|
|
特
大 型 |
LS1000
|
1000
|
560
|
32
|
379.0
|
277.9
|
126.3
|
25
|
296.1
|
217.1
|
98.7
|
20
|
236.9
|
173.7
|
79.0
|
16
|
189.5
|
139.0
|
63.2
|
|
LS1250
|
1250
|
630
|
25
|
520.5
|
381.7
|
173.5
|
20
|
416.4
|
305.4
|
138.8
|
16
|
333.1
|
244.3
|
111.0
|
13
|
270.7
|
198.5
|
90.2
|
|
